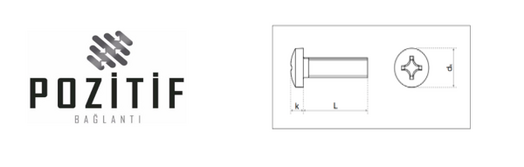

YSB VİDA DIN 7985
DIN 7985 İSO 7045 YILDIZ SİLİNDİR BAŞLI VİDA | ||||||||
Teknik Bilgiler | ||||||||
Anma Çapı (d) | M3 | M4 | M5 | M6 | M8 | |||
Kafa Yüksekliği(k) | Min | 2,28 | 2,95 | 3,65 | 4,45 | 5,85 | ||
Max | 2,52 | 3,25 | 3,95 | 4,75 | 6,15 | |||
Kafa Çapı(dk) | Min | 5,70 | 7,64 | 9,64 | 11,57 | 15,57 | ||
Max | 6,00 | 8,00 | 10,00 | 12,00 | 16,00 | |||
Soket Genişliği | m | 3,00 | 4,30 | 5,00 | 6,70 | 8,80 | ||
PH | Min | 1,70 | 2,04 | 2,77 | 3,03 | 4,18 | ||
Max | 2,00 | 2,54 | 3,27 | 3,53 | 4,68 | |||
PZ | Min | 1,68 | 1,90 | 2,64 | 3,02 | 4,06 | ||
Max | 1,93 | 2,36 | 3,10 | 3,48 | 4,52 | |||
Anma Çapı | M3 | M4 | M5 | M6 | M8 | |||
Boy(L) | Min. | Max. | Ağırlık gr/adet | |||||
5 | 4,75 | 5,25 | 0,68 | 1,41 | ||||
6 | 5,75 | 6,25 | 0,71 | 1,48 | 2,66 | |||
8 | 7,70 | 8,30 | 0,79 | 1,63 | 2,91 | 4,37 | ||
10 | 9,70 | 10,30 | 0,87 | 1,79 | 3,16 | 4,72 | 10,90 | |
12 | 11,65 | 12,35 | 0,95 | 1,94 | 3,41 | 5,07 | 11,50 | |
15 | 14,65 | 15,35 | 1,07 | 2,18 | 3,91 | 5,78 | 12,50 | |
20 | 19,60 | 20,40 | 1,27 | 2,56 | 4,41 | 6,48 | 14,20 | |
25 | 24,60 | 25,40 | 1,47 | 2,94 | 5,03 | 7,36 | 15,80 | |
30 | 29,60 | 30,40 | 1,71 | 3,44 | 5,68 | 8,24 | 17,50 | |
35 | 34,50 | 35,00 | 3,94 | 6,50 | 9,12 | 19,10 | ||
40 | 39,50 | 40,50 | 4,44 | 7,30 | 10,00 | 20,70 | ||
45 | 44,50 | 45,50 | 8,00 | 10,90 | 22,30 | |||
50 | 49,50 | 50,50 | 8,70 | 11,80 | 23,90 | |||
55 | 54,00 | 56,00 | 12,60 | 25,50 | ||||
60 | 59,00 | 61,00 | 13,50 | 27,10 | ||||
AYDINTEPE MAHALLESİ AKYILDIZ ÇIKMAZI SOKAK NO:24 TUZLA/İSTANBUL | ||||||||

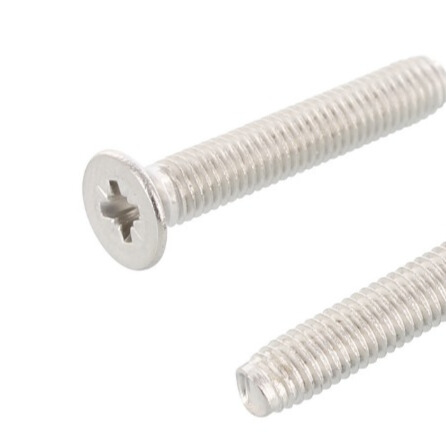

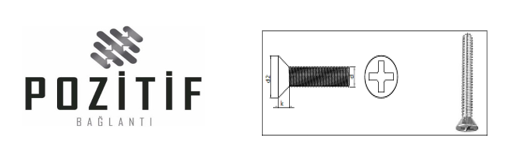

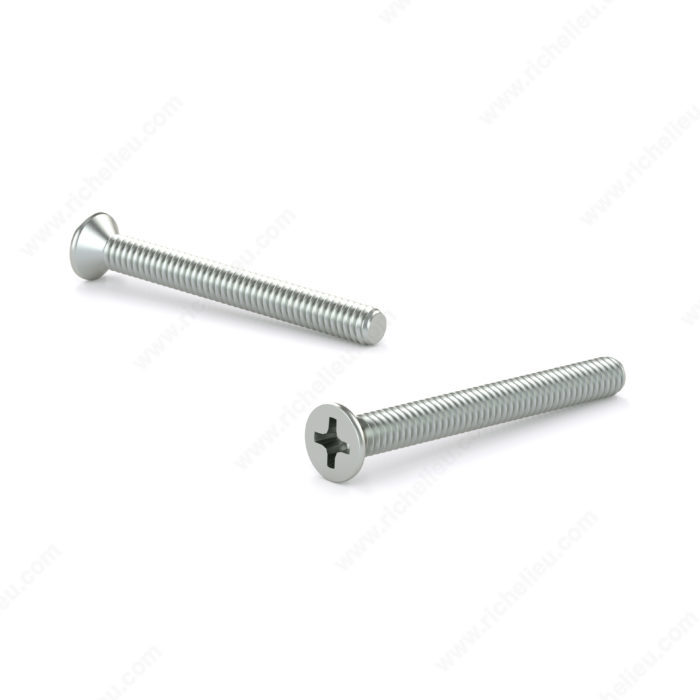

YHB VİDA DIN 965
DIN 965 EN ISO 7046 YILDIZ HAVŞA BAŞLI VİDA | ||||||||
Teknik Bilgiler | ||||||||
Anma Çapı (d) | M3 | M4 | M5 | M6 | M8 | |||
Kafa Yüksekliği | Max | 1,65 | 2,20 | 2,50 | 3,00 | 4,00 | ||
Kafa Çapı | Min | 5,30 | 7,14 | 8,84 | 10,57 | 14,07 | ||
Max | 5,60 | 7,50 | 9,20 | 11,00 | 14,50 | |||
Soket Genişliği | Max | 1,00 | 1,40 | 1,60 | 2,00 | 2,50 | ||
m | 2,90 | 4,40 | 4,60 | 6,60 | 8,70 | |||
PH | Min | 1,50 | 1,90 | 2,10 | 2,80 | 3,90 | ||
Max | 1,80 | 2,40 | 2,60 | 3,30 | 4,40 | |||
m | 2,80 | 4,00 | 4,40 | 6,10 | 8,50 | |||
PZ | Min | 1,48 | 1,60 | 2,05 | 2,46 | 3,86 | ||
Max | 1,78 | 2,05 | 2,51 | 2,92 | 4,32 | |||
Anma Çapı | M3 | M4 | M5 | M6 | M8 | |||
Boy | Min. | Max. | Ağırlık gr/adet | |||||
5 | 4,75 | 5,25 | 0,34 | 0,68 | ||||
6 | 5,75 | 6,25 | 0,38 | 0,75 | 1,21 | |||
8 | 7,70 | 8,30 | 0,47 | 0,90 | 1,45 | 2,19 | ||
10 | 9,70 | 10,30 | 0,56 | 1,06 | 1,70 | 2,54 | 5,03 | |
12 | 11,65 | 12,35 | 0,64 | 1,22 | 1,95 | 2,89 | 5,67 | |
16 | 15,65 | 16,35 | 0,82 | 1,53 | 2,44 | 3,61 | 6,94 | |
20 | 19,60 | 20,40 | 1,00 | 1,84 | 2,94 | 4,31 | 8,21 | |
25 | 24,60 | 25,40 | 1,22 | 2,22 | 3,55 | 5,19 | 9,79 | |
30 | 29,60 | 30,40 | 1,44 | 2,61 | 4,16 | 6,08 | 11,70 | |
35 | 34,50 | 35,00 | 2,99 | 4,76 | 6,96 | 13,00 | ||
40 | 39,50 | 40,50 | 3,36 | 5,39 | 7,84 | 14,60 | ||
45 | 44,50 | 45,50 | 6,02 | 8,73 | 16,20 | |||
50 | 49,50 | 50,50 | 6,65 | 9,61 | 17,90 | |||
55 | 54,00 | 56,00 | 19,40 | |||||
60 | 59,00 | 61,00 | ||||||
AYDINTEPE MAHALLESİ AKYILDIZ ÇIKMAZI SOKAK NO:24 TUZLA/İSTANBUL | ||||||||

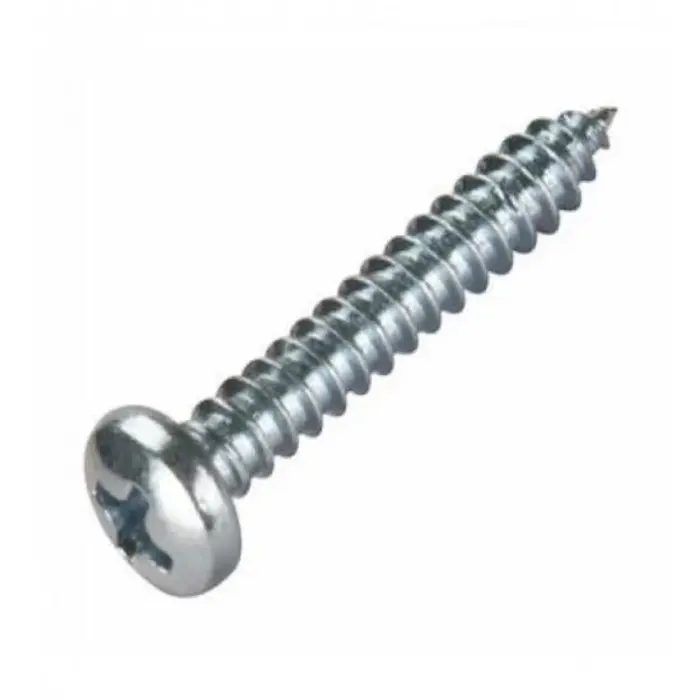

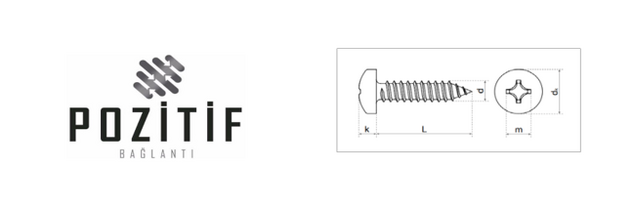

YSB SAÇ DIN 7981
DIN 7981 EN ISO 7049 YILDIZ SİLİNDİR BAŞLI SAÇ VİDASI | ||||||||||
Teknik Bilgiler | ||||||||||
Anma Çapı (d) | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 | |||
Kafa Yüksekliği | Min | 1,95 | 2,35 | 2,55 | 2,75 | 3,25 | 3,65 | 4,25 | ||
Max | 2,20 | 2,60 | 2,80 | 3,05 | 3,55 | 3,95 | 4,55 | |||
Kafa Çapı | Min | 5,30 | 6,54 | 7,14 | 7,84 | 9,14 | 10,37 | 12,07 | ||
Max | 5,60 | 6,90 | 7,50 | 8,20 | 9,50 | 10,80 | 12,50 | |||
Soket Genişliği | m | 3,00 | 4,20 | 4,40 | 4,60 | 5,00 | 6,50 | 7,10 | ||
PH | Min | 1,35 | 1,40 | 1,63 | 1,80 | 2,26 | 2,49 | 3,00 | ||
Max | 1,80 | 2,03 | 2,26 | 2,48 | 2,87 | 3,15 | 3,66 | |||
m | 2,90 | 3,90 | 4,10 | 4,30 | 4,70 | 6,20 | 6,70 | |||
PZ | Min | 1,58 | 1,47 | 1,70 | 1,88 | 2,28 | 2,51 | 3,02 | ||
Max | 1,83 | 1,93 | 2,16 | 2,34 | 2,74 | 2,97 | 3,48 | |||
Anma Çapı | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 | |||
Boy | Min. | Max. | Ağırlık gr/adet | |||||||
6,5 | 5,70 | 7,30 | 0,42 | |||||||
9,5 | 8,70 | 10,30 | 0,53 | 0,84 | 1,07 | 1,28 | 1,85 | |||
13 | 12,20 | 13,50 | 0,66 | 1,02 | 1,28 | 1,50 | 2,18 | 3,24 | 4,32 | |
16 | 15,20 | 16,80 | 0,77 | 1,17 | 1,48 | 1,71 | 2,46 | 3,62 | 4,85 | |
19 | 18,20 | 19,80 | 0,87 | 1,32 | 1,57 | 1,92 | 2,74 | 4,00 | 5,40 | |
22 | 21,20 | 22,80 | 1,47 | 1,86 | 2,13 | 3,02 | 4,38 | 5,94 | ||
25 | 24,20 | 25,80 | 1,62 | 2,05 | 2,34 | 3,30 | 4,76 | 6,48 | ||
32 | 30,70 | 33,30 | 2,83 | 3,96 | 5,67 | 7,74 | ||||
38 | 36,70 | 39,30 | 4,52 | 6,45 | 8,82 | |||||
45 | 43,50 | 46,50 | ||||||||
50 | 48,50 | 51,50 | ||||||||
55 | 53,50 | 56,50 | ||||||||
60 | 58,50 | 61,50 | ||||||||
ADRES:AYDINTEPE MAHALLESİ AKYILDIZ ÇIKMAZI SOKAK NO:24 TUZLA/İSTANBUL | ||||||||||

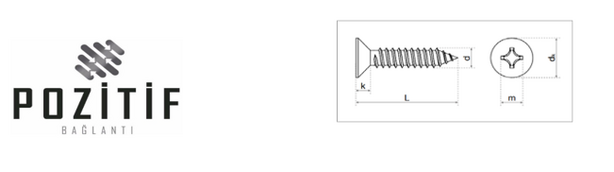

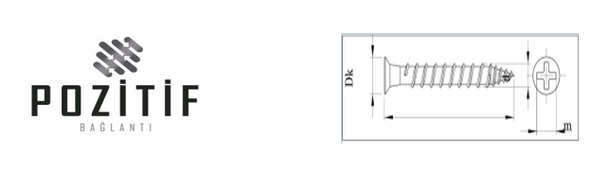

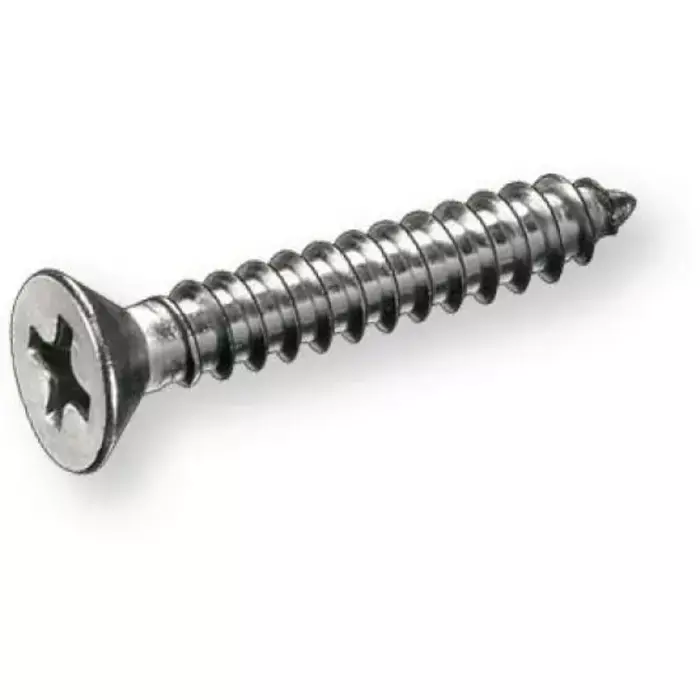

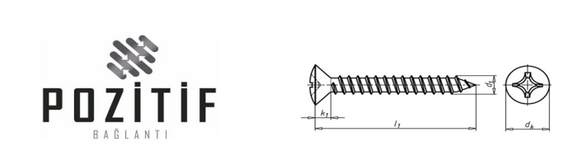

YHB SAÇ VİDA DIN 7982
DIN 7982 EN ISO 7050 YILDIZ HAVŞA BAŞLI SAÇ VİDASI | ||||||||||
Teknik Bilgiler | ||||||||||
Anma Çapı (d) | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 | |||
Kafa Yüksekliği | Max | 1,70 | 2,10 | 2,30 | 2,50 | 3,00 | 3,40 | 3,80 | ||
Kafa Çapı | Min | 5,20 | 6,44 | 7,14 | 7,74 | 9,14 | 10,37 | 11,57 | ||
Max | 5,50 | 6,80 | 7,50 | 8,10 | 9,50 | 10,80 | 12,40 | |||
Soket Genişliği | m | 3,00 | 4,20 | 4,60 | 4,70 | 5,10 | 6,80 | 7,10 | ||
PH | Min | 1,40 | 1,62 | 2,03 | 2,11 | 2,59 | 2,95 | 3,33 | ||
Max | 1,70 | 2,12 | 2,53 | 2,62 | 3,10 | 3,53 | 3,91 | |||
m | 2,80 | 4,00 | 4,20 | 4,40 | 5,00 | 6,30 | 7,00 | |||
PZ | Min | 1,48 | 1,60 | 1,84 | 2,05 | 2,64 | 2,72 | 3,38 | ||
Max | 1,73 | 2,06 | 2,31 | 2,51 | 2,51 | 3,18 | 3,84 | |||
Anma Çapı | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 | |||
Boy | Min. | Max. | Ağırlık gr/adet | |||||||
6,5 | 5,70 | 7,30 | 0,24 | |||||||
9,5 | 8,70 | 10,30 | 0,35 | 0,55 | 0,89 | 0,78 | 1,10 | |||
13 | 12,20 | 13,50 | 0,48 | 0,72 | 1,09 | 1,02 | 1,45 | 2,11 | 2,53 | |
16 | 15,20 | 16,80 | 0,58 | 0,87 | 1,07 | 1,23 | 1,75 | 2,49 | 3,07 | |
19 | 18,20 | 19,80 | 0,69 | 1,02 | 1,25 | 1,44 | 2,05 | 2,87 | 3,81 | |
22 | 21,20 | 22,80 | 1,17 | 1,45 | 1,65 | 2,35 | 3,26 | 4,15 | ||
25 | 24,20 | 25,80 | 1,32 | 1,64 | 1,86 | 2,64 | 3,65 | 4,69 | ||
32 | 30,70 | 33,30 | 2,35 | 3,35 | 4,56 | 5,95 | ||||
38 | 36,70 | 39,30 | 4,52 | 5,43 | 7,03 | |||||
45 | 43,50 | 46,50 | ||||||||
50 | 48,50 | 51,50 | ||||||||
55 | 53,50 | 56,50 | ||||||||
60 | 58,50 | 61,50 | ||||||||
ADRES:AYDINTEPE MAHALLESİ AKYILDIZ ÇIKMAZI SOKAK NO:24 TUZLA/İSTANBUL | ||||||||||

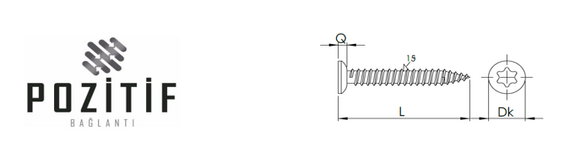

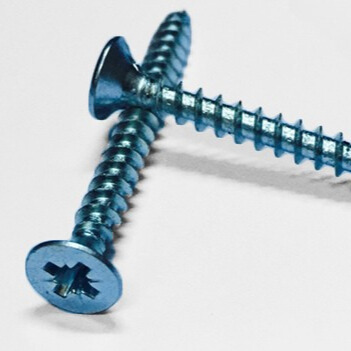

SUNTA VİDASI DIN 7505
DIN 7505 P SUNTA VİDASI | ||||||||||
Teknik Bilgiler | ||||||||||
Anma Çapı (d) | 3 | 3,5 | 4 | 4,5 | 5 | 6 | ||||
Kafa Çapı | Min | 6,92 | 8,42 | 9,42 | 9,42 | 10,80 | 12,30 | |||
Max | 7,50 | 9,00 | 10,00 | 10,00 | 11,50 | 13,00 | ||||
Soket Genişliği | m | 3,00 | 4,20 | 4,40 | 4,60 | 5,00 | 6,50 | |||
PZ | Min | 1,58 | 1,47 | 1,70 | 1,88 | 2,28 | 2,51 | |||
Max | 1,83 | 1,93 | 2,16 | 2,34 | 2,74 | 2,97 | ||||
Anma Çapı | 3 | 3,5 | 4 | 4,5 | 5 | 6 | ||||
Boy | Min. | Max. | Ağırlık gr/adet | |||||||
10 | 9,25 | 10,75 | 0,38 | 0,52 | ||||||
12 | 11,10 | 12,90 | 0,44 | 0,60 | 0,81 | |||||
16 | 15,10 | 16,90 | 0,57 | 0,77 | 1,03 | 1,30 | ||||
18 | 17,10 | 18,90 | 0,63 | 0,86 | 1,14 | 1,43 | ||||
20 | 18,95 | 21,05 | 0,69 | 0,94 | 1,25 | 1,55 | 1,95 | 2,85 | ||
25 | 23,95 | 26,05 | 0,84 | 1,15 | 1,52 | 1,87 | 2,35 | 3,41 | ||
30 | 28,95 | 31,05 | 0,99 | 1,36 | 1,79 | 2,19 | 2,74 | 3,98 | ||
35 | 33,75 | 35,25 | 1,14 | 1,58 | 2,07 | 2,52 | 3,13 | 4,54 | ||
40 | 38,75 | 41,25 | 1,30 | 1,79 | 2,34 | 2,84 | 3,53 | 5,10 | ||
45 | 43,75 | 46,25 | 1,46 | 2,00 | 2,61 | 3,16 | 3,92 | 5,67 | ||
50 | 48,75 | 51,25 | 2,22 | 2,89 | 3,48 | 4,32 | 6,23 | |||
55 | 53,75 | 56,25 | 3,17 | 3,80 | 4,71 | 6,79 | ||||
60 | 58,50 | 61,50 | 3,43 | 4,12 | 5,10 | 7,36 | ||||
ADRES:AYDINTEPE MAHALLESİ AKYILDIZ ÇIKMAZI SOKAK NO:24 TUZLA/İSTANBUL | ||||||||||
BULDEKS VİDA
BULDEKS VİDASI | |||||||||
Teknik Bilgiler | |||||||||
Anma Çapı (d) | 7,5 | ||||||||
Major Dia / Diş üstü çapı D1 | Min | 7,40 | |||||||
Max | 7,60 | ||||||||
Head Dia / Kapa çapı Dk | Min | 10,80 | |||||||
Max | 11,80 | ||||||||
Anma Çapı | 7,5 | ||||||||
Boy | Min. | Max. | Ağırlık gr/adet | ||||||
60 | 59,00 | 61,00 | 11,76 | ||||||
80 | 78,75 | 81,25 | 15,89 | ||||||
100 | 98,75 | 101,25 | 20,02 | ||||||
120 | 78,50 | 121,50 | 22,00 | ||||||
150 | 148,50 | 151,50 | 28,00 | ||||||
180 | 178,00 | 182,00 | 33,00 | ||||||
200 | 198,00 | 202,00 | 37,00 | ||||||
ADRES:AYDINTEPE MAHALLESİ AKYILDIZ ÇIKMAZI SOKAK NO:24 TUZLA/İSTANBUL | |||||||||

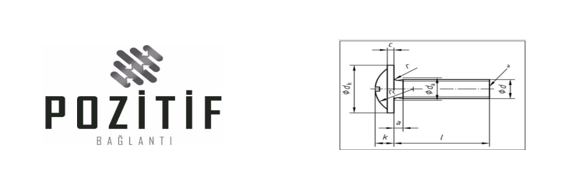

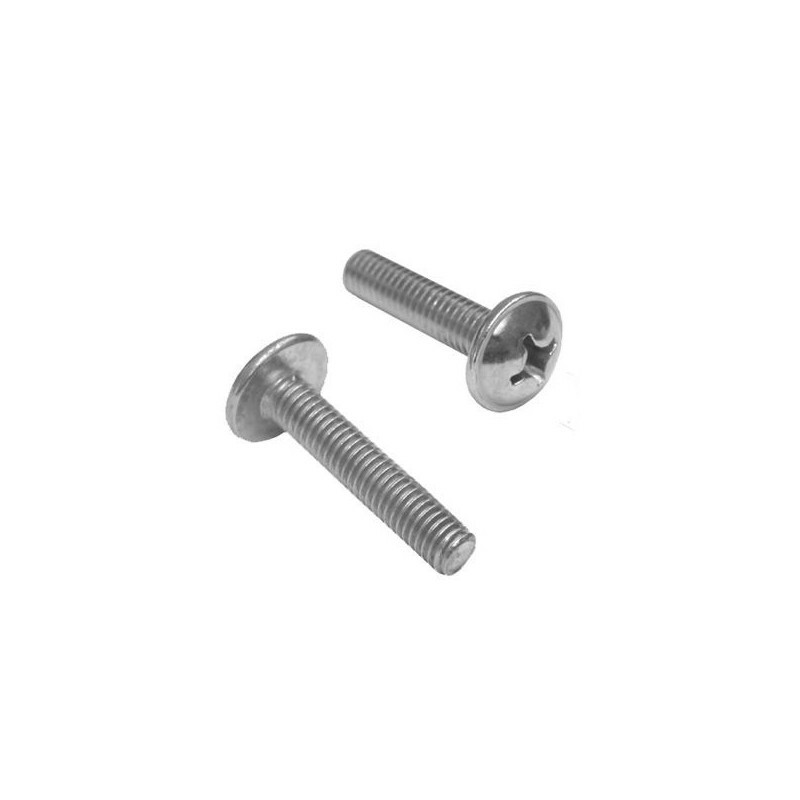

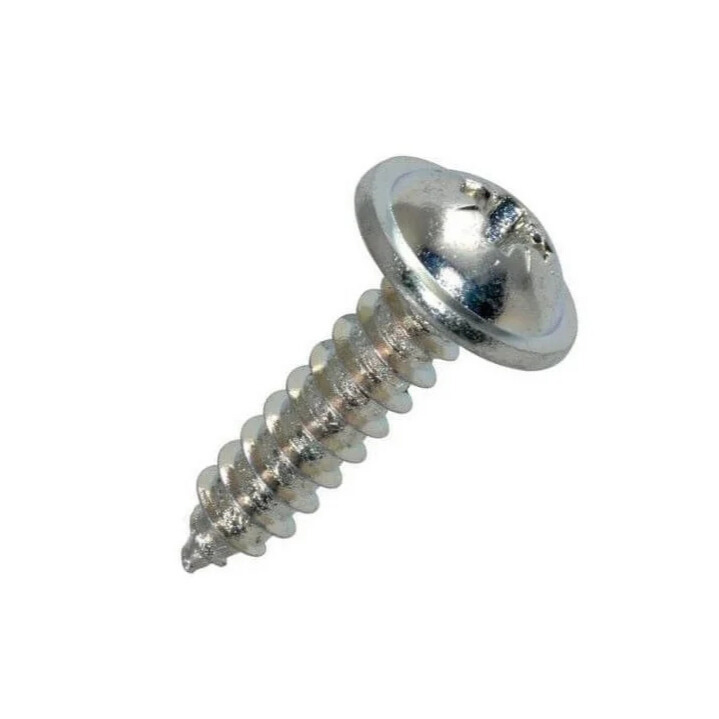

RYSB VİDA DIN 967
DIN 967 RONDELA YILDIZ SİLİNDİR BAŞLI VİDA | ||||||||
Teknik Bilgiler | ||||||||
Anma Çapı (d) | M3 | M4 | M5 | M6 | M8 | |||
Kafa Yüksekliği | Min | 2,1 | 2,75 | 3,25 | 4,25 | 5,6 | ||
Max | 2,35 | 3,05 | 3,55 | 4,55 | 5,90 | |||
Kafa Çapı | Min | 6,92 | 9,42 | 10,80 | 13,80 | 18,16 | ||
Max | 7,50 | 10,00 | 11,50 | 14,50 | 19,00 | |||
Rondela Kalınlığı | Min | 0,60 | 0,90 | 1,05 | 1,40 | 1,80 | ||
Max | 0,80 | 1,10 | 1,35 | 1,80 | 2,20 | |||
PH Soket Genişliği | m | 3,10 | 4,60 | 5,00 | 7,10 | 9,00 | ||
PH | Min | 1,35 | 1,80 | 2,26 | 3,00 | 4,18 | ||
Max | 1,80 | 2,46 | 2,87 | 3,66 | 4,68 | |||
PZ Soket Genişliği | m | 3,00 | 4,30 | 5,00 | 6,70 | 8,80 | ||
PZ | Min | 1,68 | 1,90 | 2,64 | 3,02 | 4,06 | ||
Max | 1,93 | 2,36 | 3,10 | 3,48 | 4,52 | |||
Anma Çapı | M3 | M4 | M5 | M6 | M8 | |||
Boy | Min. | Max. | Ağırlık gr/adet | |||||
5 | 4,75 | 5,25 | 0,69 | 1,53 | ||||
6 | 5,75 | 6,25 | 0,74 | 1,60 | 2,51 | |||
8 | 7,70 | 8,30 | 0,83 | 1,75 | 2,75 | 5,04 | ||
10 | 9,70 | 10,30 | 0,91 | 1,89 | 2,98 | 5,38 | 11,30 | |
12 | 11,65 | 12,35 | 1,00 | 2,04 | 3,22 | 5,72 | 11,90 | |
16 | 15,65 | 16,35 | 1,18 | 2,33 | 3,69 | 6,40 | 13,10 | |
20 | 19,60 | 20,40 | 1,35 | 2,62 | 4,17 | 7,08 | 14,40 | |
25 | 24,60 | 25,40 | 1,58 | 2,98 | 4,76 | 7,92 | 15,90 | |
30 | 29,60 | 30,40 | 1,80 | 3,35 | 5,35 | 8,77 | 17,50 | |
35 | 34,50 | 35,00 | 3,71 | 5,94 | 9,62 | 19,00 | ||
40 | 39,50 | 40,50 | 4,08 | 6,53 | 10,50 | 20,60 | ||
45 | 44,50 | 45,50 | 7,12 | 11,30 | 22,10 | |||
50 | 49,50 | 50,50 | 12,20 | 23,70 | ||||
55 | 54,00 | 56,00 | 13,00 | 25,20 | ||||
60 | 59,00 | 61,00 | 13,90 | 26,70 | ||||
AYDINTEPE MAHALLESİ AKYILDIZ ÇIKMAZI SOKAK NO:24 TUZLA/İSTANBUL | ||||||||

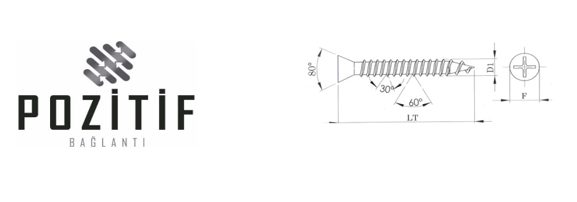

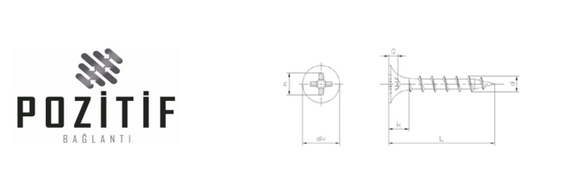

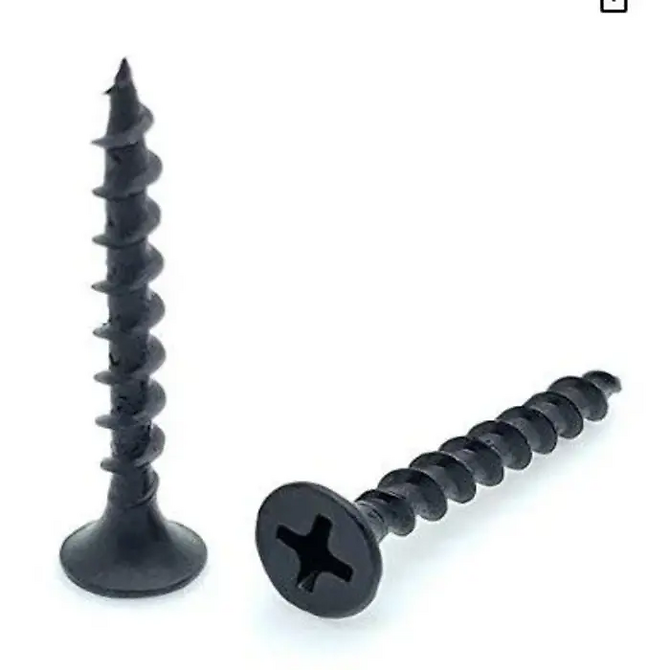

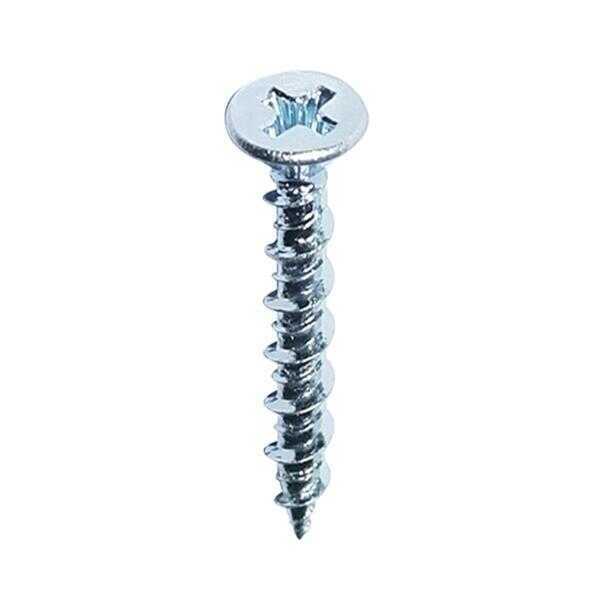

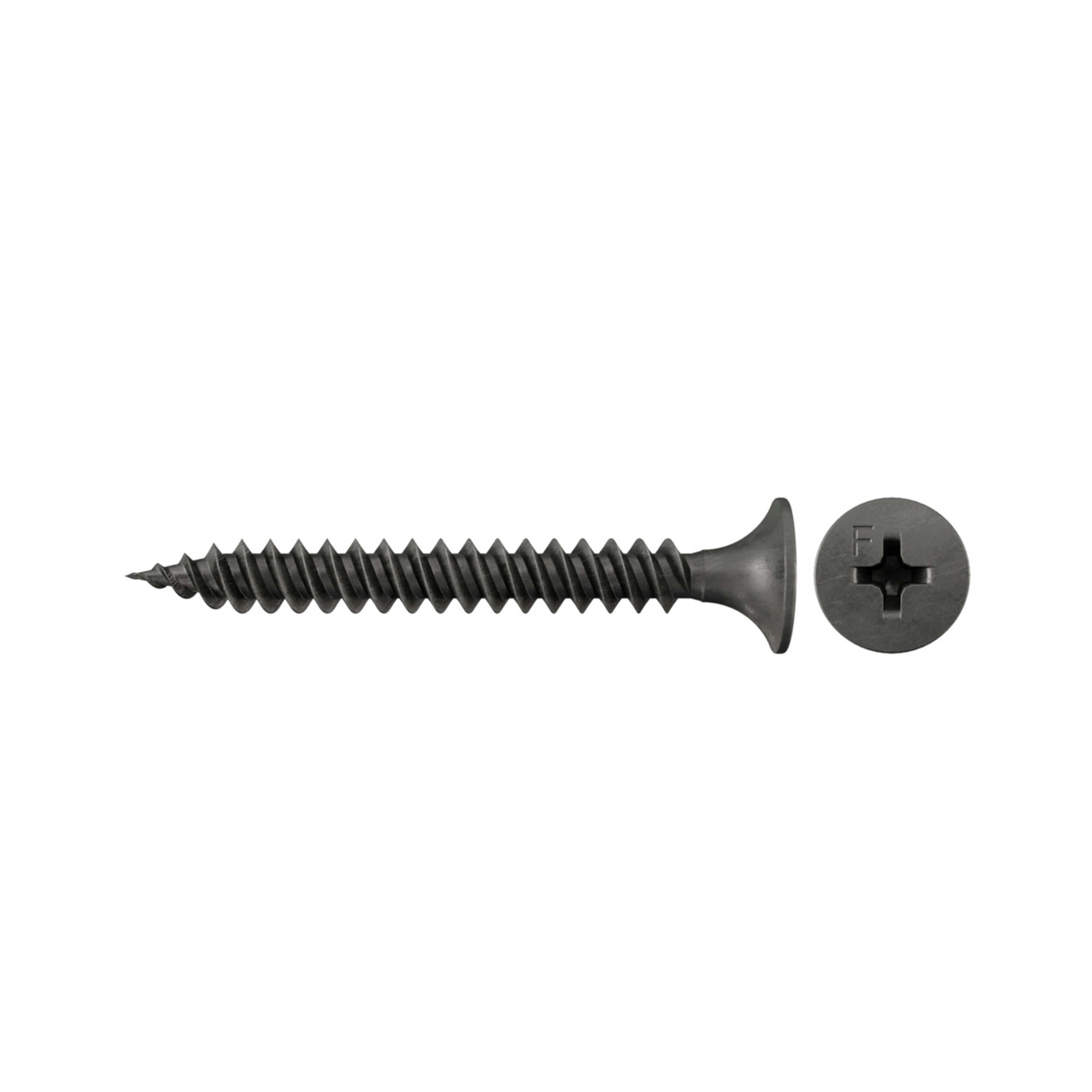

SIK DİŞ ALÇIPAN VİDASI
SIK DİŞ ALÇIPAN VİDASI | ||||||||||
Teknik Bilgiler | ||||||||||
d | 3,5 | |||||||||
d | Min | 3,40 | ||||||||
Max | 3,70 | |||||||||
dk | Min | 8,15 | ||||||||
Max | 8,50 | |||||||||
k | Min | 4,00 | ||||||||
Max | 7,00 | |||||||||
No | PH Drv No | 2,00 | ||||||||
m | - | 4,70 | ||||||||
Soket Derinliği Q | Min | 2,10 | ||||||||
Max | 2,60 | |||||||||
Anma Çapı | 3,5 | |||||||||
Boy | Min. | Max. | Ağırlık gr/adet | |||||||
25 | 24,00 | 26,00 | 1,40 | |||||||
35 | 34,00 | 36,00 | 1,80 | |||||||
45 | 44,00 | 46,00 | 2,21 | |||||||
ADRES:AYDINTEPE MAHALLESİ AKYILDIZ ÇIKMAZI SOKAK NO:24 TUZLA/İSTANBUL | ||||||||||
SEYREK DİŞLİ ALÇIPAN VİDASI
SEYREK DİŞLİ ALÇIPAN VİDASI | |||||||||
Teknik Bilgiler | |||||||||
d | 3,5 | ||||||||
d | Min | 3,40 | |||||||
Max | 3,70 | ||||||||
dk | Min | 8,15 | |||||||
Max | 8,50 | ||||||||
k | Min | 4,00 | |||||||
Max | 7,00 | ||||||||
No | PH Drv No | 2,00 | |||||||
m | - | 4,70 | |||||||
Soket Derinliği Q | Min | 2,10 | |||||||
Max | 2,60 | ||||||||
Anma Çapı | 3,5 | ||||||||
Boy | Min. | Max. | Ağırlık gr/adet | ||||||
25 | 24,00 | 26,00 | 1,34 | ||||||
35 | 34,00 | 36,00 | 1,77 | ||||||
45 | 44,00 | 46,00 | 2,22 | ||||||
ADRES:AYDINTEPE MAHALLESİ AKYILDIZ ÇIKMAZI SOKAK NO:24 TUZLA/İSTANBUL | |||||||||
Hİ - LOW İSPANYOLET VİDASI
Hİ - LOW İSPANYOLET VİDASI | ||||||||||
Teknik Bilgiler | ||||||||||
d | 3,9 | 4,2 | 4,8 | |||||||
d | max | 4,01 | 4,20 | 4,62 | ||||||
min | 3,76 | 3,90 | 4,80 | |||||||
dk | max | 7,20 | 7,80 | 9,50 | ||||||
min | 6,80 | 7,40 | 9,14 | |||||||
k | max | 3,00 | 3,80 | - | ||||||
No | PH Drv No | 2,00 | 2,00 | 2,00 | ||||||
m | - | 4,60 | 4,70 | 5,20 | ||||||
Soket Derinliği Q | Min | 2,53 | 2,62 | 3,20 | ||||||
Max | 2,03 | 2,11 | 2,70 | |||||||
Anma Çapı | 3,9 | 4,2 | 4,8 | |||||||
Boy | Min. | Max. | Ağırlık gr/adet | |||||||
19 | 18,20 | 19,80 | 1,05 | |||||||
22 | 21,20 | 22,80 | 1,32 | |||||||
25 | 24,20 | 25,80 | 1,35 | |||||||
38 | 36,70 | 38,30 | 1,86 | 2,47 | 4,25 | |||||
ADRES:AYDINTEPE MAHALLESİ AKYILDIZ ÇIKMAZI SOKAK NO:24 TUZLA/İSTANBUL | ||||||||||
ÜÇGEN FORM TAPTİTE VİDA
ÜÇGEN FORM YHB VİDA TAPTİTE | |||||||||||||||
Teknik Bilgiler | |||||||||||||||
d | 2,5 | 3 | 3,5 | 4 | 5 | 6 | |||||||||
k | 1,50 | 1,65 | 1,93 | 2,20 | 2,50 | 3,00 | |||||||||
d | min | 2,39 | 2,88 | 3,36 | 3,84 | 4,82 | 5,77 | ||||||||
max | 2,46 | 2,95 | 3,44 | 3,93 | 4,92 | 5,90 | |||||||||
dk | max | 4,70 | 5,60 | 6,50 | 7,50 | 9,20 | 11,00 | ||||||||
No | PH Drv No | 1,00 | 1,00 | 2,00 | 2,00 | 2,00 | 3,00 | ||||||||
Anma Çapı | 2,5 | 3 | 3,5 | 4 | 5 | 6 | |||||||||
Boy | Min. | Max. | Ağırlık gr/adet | ||||||||||||
6 | 0,266 | ||||||||||||||
8 | 0,326 | 0,467 | 1,06 | 1,7 | |||||||||||
10 | 0,386 | 0,55 | 1,22 | 1,95 | |||||||||||
12 | 0,446 | 0,643 | 1,37 | 2,19 | 3,25 | ||||||||||
14 | 0,507 | 0,731 | 1,45 | 2,32 | 3,43 | ||||||||||
15 | 0,537 | 0,776 | 1,53 | 2,44 | 3,6 | ||||||||||
16 | 0,567 | 0,82 | 1,53 | 2,44 | 3,6 | ||||||||||
20 | 1,84 | 2,94 | 4,31 | ||||||||||||
25 | 2,22 | 3,55 | 5,19 | ||||||||||||
30 | 2,61 | 4,16 | 6,96 | ||||||||||||
35 | 3 | 4,65 | 7,84 | ||||||||||||
40 | 3,38 | 5,4 | |||||||||||||
ADRES:AYDINTEPE MAHALLESİ AKYILDIZ ÇIKMAZI SOKAK NO:24 TUZLA/İSTANBUL | |||||||||||||||

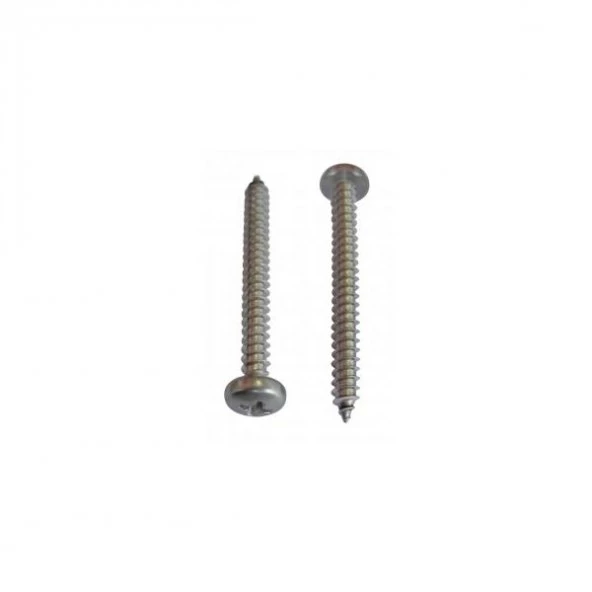

YILDIZ MERCİMEK BAŞLI VİDA
YILDIZ MERCİMEK BAŞLI VİDA | |||||||||||||||||||
Teknik Bilgiler | |||||||||||||||||||
d | 2,2 | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 | |||||||||||
dk | max | 5 | 5,5 | 6,8 | 7,5 | 8,1 | 9,5 | 10,8 | 12,4 | ||||||||||
f | - | 0,7 | 0,9 | 1,2 | 1,3 | 1,4 | 1,5 | 1,7 | 2 | ||||||||||
k | - | 1,3 | 1,7 | 2,1 | 2,3 | 2,5 | 3 | 3,4 | 3,8 | ||||||||||
r | max | 0,8 | 1,1 | 1,4 | 1,5 | 1,6 | 1,9 | 2,1 | 2,4 | ||||||||||
rf | - | 3,8 | 4,6 | 5,4 | 6 | 6,6 | 8,2 | 9,4 | 11,1 | ||||||||||
No | PH Drv No | 1,00 | 2,00 | 3,00 | |||||||||||||||
m | - | 2,8 | 3,4 | 4,6 | 4,7 | 4,9 | 5,4 | 7 | 7,4 | ||||||||||
Soket Derinliği Q | max | 1,57 | 2,21 | 2,39 | 2,54 | 2,74 | 3,2 | 3,53 | 3,96 | ||||||||||
min | 1,117 | 1,81 | 1,89 | 2,04 | 2,24 | 2,7 | 3,02 | 3,46 | |||||||||||
Anma Çapı | 2,2 | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 | |||||||||||
Boy | Min. | Max. | Ağırlık gr/adet | ||||||||||||||||
4,5 | 3,7 | 5,3 | 0,14 | 0,26 | |||||||||||||||
6,5 | 5,7 | 7,3 | 0,18 | 0,33 | 0,57 | 0,7 | 0,86 | ||||||||||||
9,5 | 8,7 | 10,3 | 0,24 | 0,44 | 0,72 | 0,89 | 1,07 | 1,53 | |||||||||||
13 | 12,2 | 13,8 | 0,31 | 0,57 | 0,9 | 1,11 | 1,32 | 1,88 | 2,64 | 3,46 | |||||||||
16 | 15,2 | 16,6 | 0,37 | 0,67 | 1,05 | 1,3 | 1,53 | 2,18 | 3,12 | 4 | |||||||||
19 | 18,2 | 19,8 | 0,78 | 1,2 | 1,5 | 1,74 | 2,48 | 3,5 | 4,54 | ||||||||||
22 | 21,2 | 22,8 | 0,89 | 1,35 | 1,68 | 1,95 | 2,78 | 3,89 | 5,08 | ||||||||||
25 | 24,2 | 25,8 | 1 | 1,5 | 1,87 | 2,16 | 3,08 | 4,28 | 5,62 | ||||||||||
32 | 30,7 | 33,3 | 1,25 | 1,85 | 2,31 | 2,65 | 3,78 | 5,19 | 6,88 | ||||||||||
38 | 36,7 | 39,3 | 1,47 | 2,15 | 2,7 | 3,3 | 4,38 | 5,97 | 7,96 | ||||||||||
45 | 43,7 | 46,3 | 2,5 | 3,15 | 3,8 | 5,08 | 6,88 | 9,22 | |||||||||||
50 | 48,7 | 51,3 | 2,75 | 3,54 | 4,3 | 5,58 | 7,53 | 10,12 | |||||||||||
ADRES:AYDINTEPE MAHALLESİ AKYILDIZ ÇIKMAZI SOKAK NO:24 TUZLA/İSTANBUL | |||||||||||||||||||
RYSB SAÇ VİDASI DIN 968
RYSB SAÇ VİDASI DIN 968 | |||||||||||||
Teknik Bilgiler | |||||||||||||
d | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | ||||||||
dk | max | 7,5 | 9 | 10 | 10 | 11,5 | |||||||
k | - | 2,35 | 2,6 | 2,8 | 3,05 | 3,55 | |||||||
c | min | 0,6 | 0,7 | 0,9 | 0,9 | 1,05 | |||||||
t | min | 1,35 | 1,4 | 1,63 | 1,8 | 2,26 | |||||||
t | max | 1,8 | 2,03 | 2,26 | 2,46 | 2,87 | |||||||
PH | - | 1 | 2 | 2 | 2 | 2 | |||||||
ADRES:AYDINTEPE MAHALLESİ AKYILDIZ ÇIKMAZI SOKAK NO:24 TUZLA/İSTANBUL | |||||||||||||

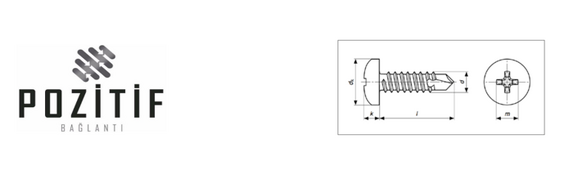

YSB MATKAP UÇLU VİDA
DIN 7504P
DIN 7504P YILDIZ SİLİNDİR BAŞLI MATKAP UÇLU VİDA | ||||||||||
Teknik Bilgiler | ||||||||||
Anma Çapı (d) | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 | |||
Kafa Yüksekliği | Max | 2,10 | 2,35 | 2,45 | 2,60 | 2,80 | 3,00 | 3,15 | ||
Kafa Çapı | Min | 5,20 | 6,90 | 7,30 | 8,00 | 8,90 | 9,90 | 10,90 | ||
Max | 5,50 | 7,30 | 7,90 | 8,40 | 9,30 | 10,30 | 11,30 | |||
Soket Genişliği | m | |||||||||
Anma Çapı | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 | |||
Boy | Min. | Max. | Ağırlık gr/adet | |||||||
13 | 12,10 | 13,90 | 0,48 | 0,72 | 0,90 | 1,10 | 1,50 | |||
16 | 15,10 | 16,90 | 0,59 | 0,88 | 1,10 | 1,30 | 1,60 | 2,50 | ||
19 | 18,00 | 20,00 | 0,70 | 1,10 | 1,30 | 1,50 | 1,,8 | 2,80 | 3,60 | |
22 | 21,00 | 23,00 | 0,90 | 1,20 | 1,46 | 1,70 | 2,40 | 3,30 | 4,15 | |
25 | 24,00 | 26,00 | 1,00 | 1,40 | 1,65 | 1,90 | 2,70 | 3,70 | 4,70 | |
32 | 30,75 | 33,25 | 1,80 | 1,90 | 2,50 | 3,40 | 4,70 | 5,95 | ||
38 | 36,75 | 39,25 | 2,00 | 2,15 | 3,00 | 4,00 | 5,40 | 7,10 | ||
45 | 43,75 | 46,25 | 4,00 | 4,70 | 6,30 | 8,40 | ||||
50 | 48,75 | 51,25 | 5,20 | 7,00 | 9,30 | |||||
60 | 58,80 | 61,20 | 5,7 | 10,10 | ||||||
ADRES:AYDINTEPE MAHALLESİ AKYILDIZ ÇIKMAZI SOKAK NO:24 TUZLA/İSTANBUL | ||||||||||

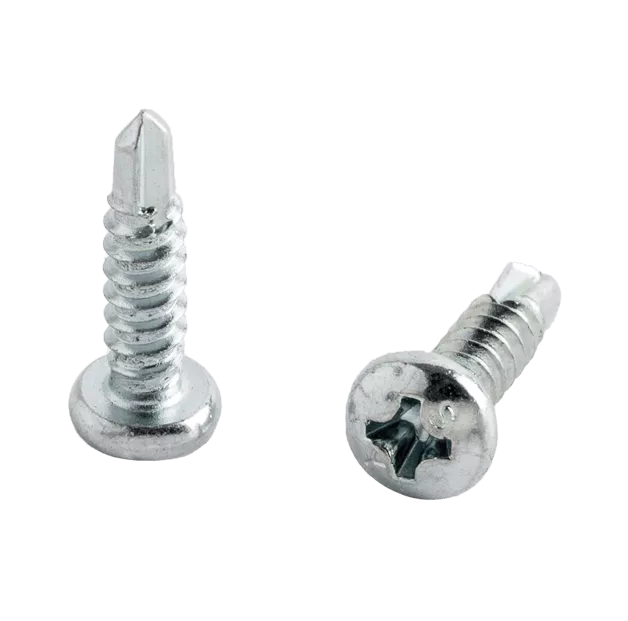

YSB MATKAP UÇLU VİDA
DIN 7504N
DIN 7504N YILDIZ SİLİNDİR BAŞLI MATKAP UÇLU VİDA | ||||||||||
Teknik Bilgiler | ||||||||||
Anma Çapı (d) | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 | |||
Kafa Yüksekliği | Min | 2,15 | 2,35 | 2,80 | 2,80 | 3,40 | 3,70 | 4,30 | ||
Max | 2,50 | 2,60 | 3,10 | 3,10 | 3,70 | 4,00 | 4,60 | |||
Kafa Çapı | Min | 5,30 | 6,64 | 7,14 | 8,00 | 9,50 | 11,00 | 11,57 | ||
Max | 5,60 | 7,00 | 7,50 | 8,64 | 9,14 | 10,57 | 12,00 | |||
Soket Genişliği | m | 3,00 | 3,90 | 4,20 | 4,40 | 4,90 | 6,40 | 6,90 | ||
Anma Çapı | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 | |||
Boy | Min. | Max. | Ağırlık gr/adet | |||||||
9,5 | 8,75 | 10,25 | 0,54 | 1,05 | ||||||
13 | 12,10 | 13,90 | 0,66 | 1,20 | 1,30 | 1,50 | 2,20 | |||
16 | 15,10 | 16,90 | 0,77 | 1,40 | 1,50 | 1,80 | 2,50 | |||
19 | 18,00 | 20,00 | 0,88 | 1,50 | 1,70 | 1,95 | 2,80 | 3,80 | 5,40 | |
22 | 21,00 | 23,00 | 1,70 | 1,85 | 2,20 | 3,10 | 4,20 | 5,95 | ||
25 | 24,00 | 26,00 | 2,00 | 2,10 | 2,40 | 3,40 | 4,50 | 6,50 | ||
32 | 30,75 | 33,25 | 4,10 | 5,50 | 7,80 | |||||
38 | 36,75 | 39,25 | 4,70 | 6,20 | 8,90 | |||||
45 | 43,75 | 46,25 | 5,40 | 7,10 | 10,00 | |||||
50 | 48,75 | 51,25 | 5,90 | 7,80 | 11,00 | |||||
60 | 58,80 | 61,20 | 6,9 | 12,00 | ||||||
ADRES:AYDINTEPE MAHALLESİ AKYILDIZ ÇIKMAZI SOKAK NO:24 TUZLA/İSTANBUL | ||||||||||

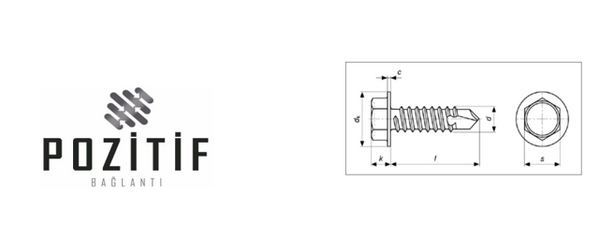

ALTIKÖŞE BAŞLI MATKAP UÇLU VİDA
DIN 7504K
DIN 7504K ALTIKÖŞE BAŞLI MATKAP UÇLU VİDA | |||||||||
Teknik Bilgiler | |||||||||
Anma Çapı (d) | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 | |||
Kafa Yüksekliği | Min | 3,00 | 3,20 | 3,60 | 3,80 | 4,80 | 5,30 | ||
Max | 3,25 | 3,45 | 4,1 | 4,3 | 5,4 | 5,9 | |||
Kafa Çapı | Min | 7,60 | 7,60 | 8,10 | 9,80 | 10,00 | 12,20 | ||
Max | 8,30 | 8,30 | 8,80 | 10,50 | 11,00 | 13,50 | |||
Altıköşe Çapı | Min | 5,32 | 5,32 | 6,78 | 7,78 | 7,78 | 9,78 | ||
Max | 5,50 | 5,50 | 7,00 | 8,00 | 8,00 | 10,00 | |||
Pul Kalınlığı | Min | 0,60 | 0,60 | 0,80 | 0,90 | 1,00 | 1,00 | ||
Anma Çapı | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 | |||
Boy | Min. | Max. | Ağırlık gr/adet | ||||||
9,5 | 8,75 | 10,25 | 1,20 | ||||||
13 | 12,10 | 13,90 | 1,35 | 1,45 | 1,70 | 2,60 | |||
16 | 15,10 | 16,90 | 1,45 | 1,60 | 1,85 | 2,90 | 3,60 | ||
19 | 18,00 | 20,00 | 1,70 | 1,88 | 2,10 | 3,20 | 4,00 | 5,80 | |
22 | 21,00 | 23,00 | 2,07 | 2,30 | 3,60 | 4,50 | 6,40 | ||
25 | 24,00 | 26,00 | 2,29 | 2,50 | 3,90 | 4,90 | 7,00 | ||
32 | 30,75 | 33,25 | 2,70 | 3,00 | 4,20 | 5,90 | 7,60 | ||
38 | 36,75 | 39,25 | 3,50 | 4,60 | 6,80 | 9,00 | |||
45 | 43,75 | 46,25 | 5,00 | 7,75 | 10,10 | ||||
50 | 48,75 | 51,25 | 5,30 | 8,50 | 11,50 | ||||
55 | 53,75 | 56,25 | 10,00 | 12,50 | |||||
60 | 58,80 | 61,20 | 13,70 | ||||||
ADRES:AYDINTEPE MAHALLESİ AKYILDIZ ÇIKMAZI SOKAK NO:24 TUZLA/İSTANBUL | |||||||||

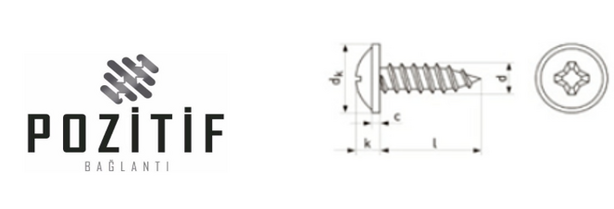

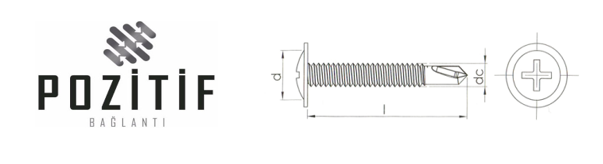

PUL BAŞLI MATKAPUÇLU VİDA (RYSB)
PUL BAŞLI MATKAPUÇLU VİDA ( RYSB) | ||||||||||||||||||||||
Teknik Bilgiler | ||||||||||||||||||||||
d | 3,9 | 4,2 | ||||||||||||||||||||
d | Min | 3,73 | 4,04 | |||||||||||||||||||
Max | 3,91 | 4,22 | ||||||||||||||||||||
dk | - | 7,00 | 8,00 | |||||||||||||||||||
dc | Min | 9,70 | 10,60 | |||||||||||||||||||
Max | 10,00 | 11,00 | ||||||||||||||||||||
c | Min | 1,00 | 1,00 | |||||||||||||||||||
Max | 1,25 | 1,25 | ||||||||||||||||||||
No | PH Drv No | 2,00 | 2,00 | |||||||||||||||||||
k | Min | 2,20 | 2,40 | |||||||||||||||||||
Max | 2,50 | 2,90 | ||||||||||||||||||||
Soket Derinliği Q | Min | 1,40 | 1,40 | |||||||||||||||||||
Max | 2,03 | 2,40 | ||||||||||||||||||||
m | max | 4,40 | 4,60 | |||||||||||||||||||
Anma Çapı | 3,9 | 4,2 | ||||||||||||||||||||
Min. | Max. | Ağırlık gr/adet | ||||||||||||||||||||
12,10 | 13,90 | 1,50 | - | |||||||||||||||||||
15,10 | 16,90 | 1,64 | 1,91 | |||||||||||||||||||
18,00 | 20,00 | 1,90 | 2,38 | |||||||||||||||||||
24,00 | 26,00 | 2,28 | - | |||||||||||||||||||
ADRES:AYDINTEPE MAHALLESİ AKYILDIZ ÇIKMAZI SOKAK NO:24 TUZLA/İSTANBUL | ||||||||||||||||||||||
www.pozitifbaglanti.com | ||||||||||||||||||||||

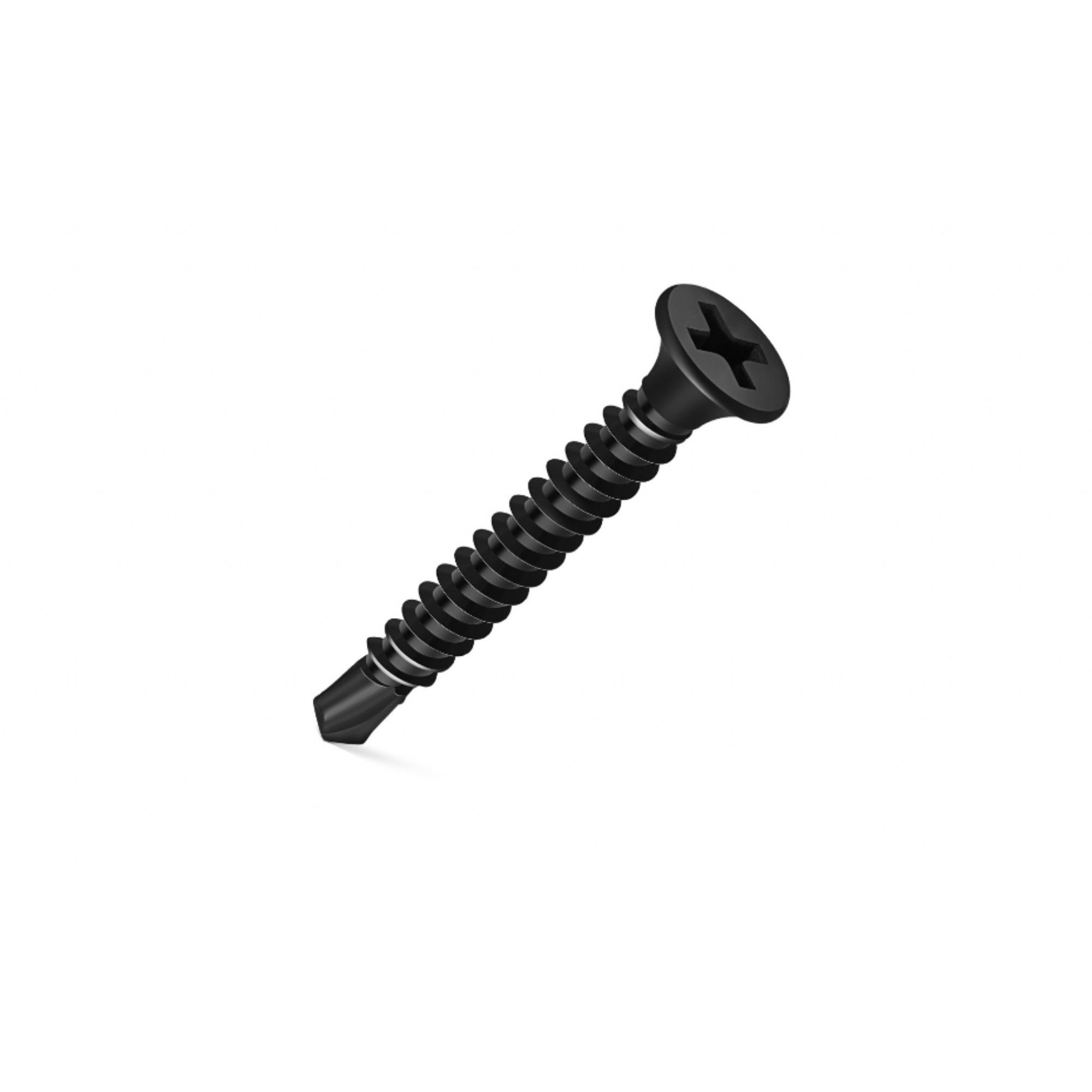

Alçıpan Vidası Matkap Uçlu
Alçıpan Vidası Matkap Uçlu | |||||||||
Teknik Bilgiler | |||||||||
d | 3,5 | ||||||||
d | Min | 3,35 | |||||||
Max | 3,53 | ||||||||
dk | Min | 8,14 | |||||||
Max | 8,50 | ||||||||
k | Min | 4,00 | |||||||
Max | 7,00 | ||||||||
No | PH Drv No | 2,00 | |||||||
m | - | 1,16 | |||||||
Soket Derinliği Q | Min | 2,10 | |||||||
Max | 2,60 | ||||||||
Anma Çapı | 3,5 | ||||||||
Boy | Min. | Max. | Ağırlık gr/adet | ||||||
25 | 24,00 | 26,00 | 1,48 | ||||||
35 | 34,00 | 36,00 | 1,90 | ||||||
45 | 44,00 | 46,00 | 2,44 | ||||||
ADRES:AYDINTEPE MAHALLESİ AKYILDIZ ÇIKMAZI SOKAK NO:24 TUZLA/İSTANBUL | |||||||||

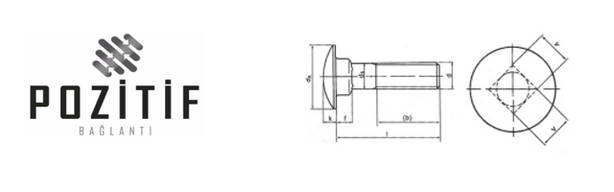

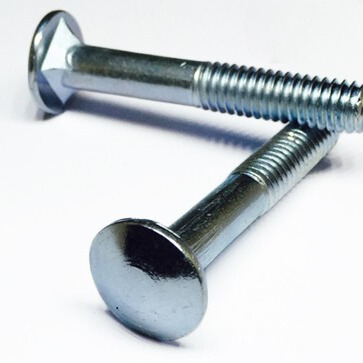

YUVARLAK BAŞLI DİBİ DÖRT KÖŞE CİVATA (KASA CİVATASI DIN 603)
YUVARLAK BAŞLI DİBİ DÖRT KÖŞE CİVATA ( KASA CİVATASI DIN 603 ) | ||||||||
Teknik Bilgiler | ||||||||
Anma Çapı (d) | M6 | M8 | M10 | M12 | M16 | |||
p | 1,25 | 1,5 | 1,75 | 2 | 2,5 | |||
k | max | 3,88 | 4,88 | 5,38 | 6,95 | 8,95 | ||
min | 3,12 | 4,12 | 4,62 | 6,05 | 8,05 | |||
d2 | max | 16,55 | 20,65 | 24,65 | 30,65 | 38,80 | ||
min | 15,45 | 19,35 | 23,35 | 29,35 | 37,20 | |||
c | max | 4,60 | 5,60 | 6,60 | 8,75 | 12,90 | ||
min | 3,4 | 4,4 | 5,4 | 7,25 | 11,1 | |||
v | max | 6,48 | 8,58 | 10,58 | 12,7 | 16,7 | ||
min | 5,52 | 7,42 | 9,42 | 11,3 | 15,3 | |||
b | l ≤ 125 | 18 | 22 | 26 | 30 | 38 | ||
l >125 (125<l≤ 200) | 24 | 28 | 32 | 36 | 44 | |||
l > 200 | 41 | 45 | 49 | 57 | ||||
Anma Çapı | M6 | M8 | M10 | M12 | M16 | |||
Boy | Min. | Max. | Ağırlık gr/adet | |||||
16 | 15,10 | 16,90 | 6,90 | |||||
20 | 18,95 | 21,05 | 7,60 | 13,80 | 22,70 | |||
25 | 23,95 | 26,05 | 8,50 | 15,40 | 25,40 | |||
30 | 28,95 | 31,05 | 9,60 | 17,00 | 27,70 | 45,70 | ||
35 | 33,75 | 36,25 | 10,70 | 19,00 | 30,20 | 49,40 | ||
40 | 38,75 | 41,25 | 11,80 | 21,00 | 32,70 | 53,10 | ||
45 | 43,75 | 46,25 | 12,90 | 23,00 | 35,80 | 56,80 | ||
50 | 48,75 | 51,25 | 14,00 | 25,00 | 38,90 | 61,20 | 119,00 | |
55 | 53,50 | 56,50 | 15,10 | 26,90 | 42,00 | 65,60 | ||
60 | 58,50 | 61,50 | 16,20 | 28,90 | 45,10 | 70,00 | ||
65 | 63,50 | 66,50 | 30,9 | 48,2 | 74,4 | |||
ADRES:AYDINTEPE MAHALLESİ AKYILDIZ ÇIKMAZI SOKAK NO:24 TUZLA/İSTANBUL | ||||||||

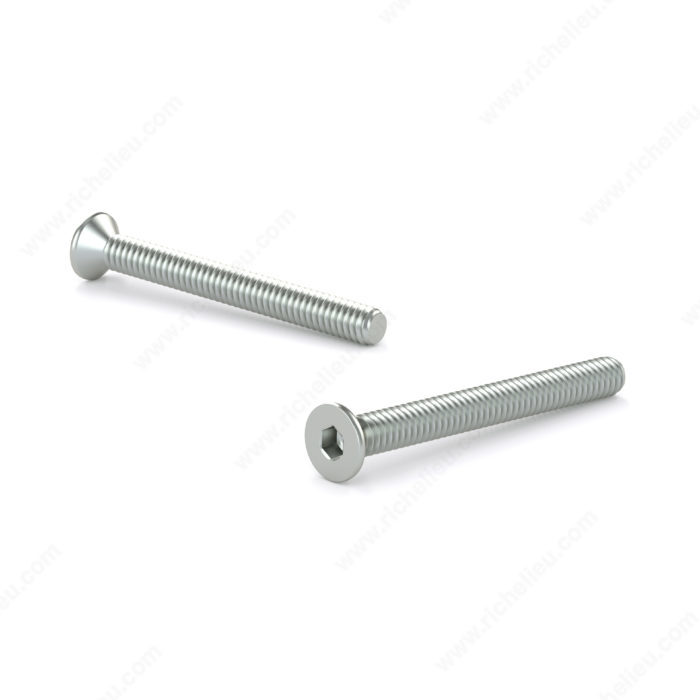

HAVŞA BAŞ İMBUS CİVATA TAM PASO (HB İMBUS DIN 7991)

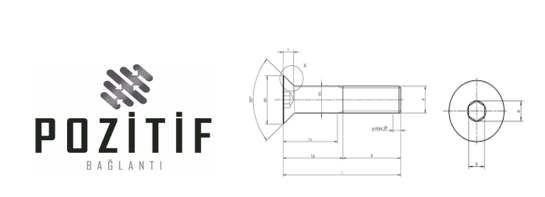

HAVŞA BAŞ İMBUS CİVATA TAM PASO ( HB İMBUS DIN 7991 ) | ||||||||||
Teknik Bilgiler | ||||||||||
Anma Çapı (d) | M3 | M4 | M5 | M6 | M8 | |||||
p | 0,5 | 0,7 | 0,8 | 1 | 1,25 | |||||
S | nominal | 2,00 | 2,50 | 3,00 | 4,00 | 5,00 | ||||
min | 2,02 | 2,52 | 3,02 | 4,02 | 5,02 | |||||
max | 2,10 | 2,60 | 3,10 | 4,12 | 5,14 | |||||
e | min | 2,30 | 2,87 | 3,44 | 4,58 | 5,72 | ||||
dk | max | 6,00 | 8,00 | 10,00 | 12,00 | 16,00 | ||||
min | 5,70 | 7,64 | 9,64 | 11,57 | 15,57 | |||||
k | max | 1,70 | 2,30 | 2,80 | 3,30 | 4,40 | ||||
t | max | 1,2 | 1,8 | 2,3 | 2,5 | 3,5 | ||||
min | 0,95 | 1,55 | 2,05 | 2,25 | 3,2 | |||||
Anma Çapı | M3 | M4 | M5 | M6 | M8 | |||||
Boy | Min. | Max. | Ağırlık gr/adet | |||||||
6 | 0,38 | 0,77 | ||||||||
8 | 7,71 | 8,29 | 0,47 | 0,92 | 1,60 | 2,35 | ||||
10 | 9,71 | 10,29 | 0,56 | 1,07 | 1,85 | 2,70 | 5,47 | |||
12 | 11,65 | 12,35 | 0,65 | 1,23 | 2,10 | 3,05 | 6,10 | |||
14 | 13,65 | 14,35 | 0,72 | 1,42 | 2,22 | 3,25 | 6,40 | |||
16 | 15,65 | 16,35 | 0,83 | 1,53 | 2,59 | 3,76 | 7,35 | |||
18 | 17,65 | 18,35 | 0,89 | 1,76 | 2,70 | 3,95 | 7,64 | |||
20 | 19,58 | 20,42 | 1,00 | 1,84 | 3,09 | 4,46 | 8,60 | |||
22 | 21,58 | 22,42 | 1,15 | 1,98 | 3,25 | 4,65 | 9,56 | |||
25 | 24,58 | 25,42 | 1,35 | 2,23 | 3,71 | 5,34 | 10,20 | |||
30 | 29,58 | 30,42 | 1,63 | 2,6 | 4,33 | 6,22 | 11,7 | |||
35 | 34,50 | 35,50 | 2,9 | 4,7 | 7,1 | 13,3 | ||||
40 | 39,50 | 40,50 | 3,3 | 5,4 | 7,8 | 14,8 | ||||
45 | 44,50 | 45,50 | 3,6 | 6 | 8,6 | 16,5 | ||||
50 | 49,50 | 50,50 | 4 | 6,6 | 9,5 | 17,5 | ||||
55 | 54,40 | 55,60 | 4,3 | 7,2 | 10,3 | 19,2 | ||||
60 | 59,40 | 60,60 | 4,7 | 7,8 | 11,1 | 21 | ||||
ADRES:AYDINTEPE MAHALLESİ AKYILDIZ ÇIKMAZI SOKAK NO:24 TUZLA/İSTANBUL | ||||||||||
Bağlantı elemanlarında ki +35 yıllık bilgi ve tecrübelerimizi sektördeki talep
doğrultusunda standartlara uygun , özel imalat , kaliteli ve düşük maaliyeti ürünler ile
mutlu müşteri politikamızı ilk günkü heyecan ile sürdürmekteyiz.
